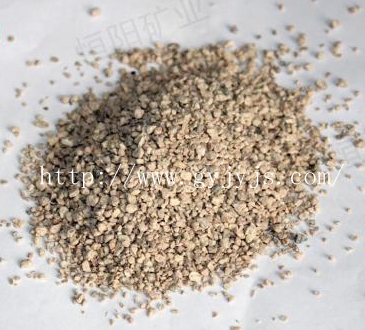

斜發(fā)沸石濾料的吸附性能
斜發(fā)沸石濾料比表面積(m2/g)：122～355;對(duì)SO2的吸附容量為47～58.2ml/g。
陽離子交換性能：
NH4+交換容量 (mmol/100g) 高 低 一般或平均 ：150 109 127.58
K+交換容量(mg/100g) 高 一般或平均：18.75 13.19
斜發(fā)沸石濾料的催化性能
沸石濾料具有較大比表面積,有較好的晶化性能，經(jīng)甲苯歧化催化試驗(yàn)證明，改型后的沸石制作甲苯歧化催化劑是可行的，對(duì)二甲苯異構(gòu)化都具有較高的催化活化性。
斜發(fā)沸石濾料的耐酸耐熱性能
斜發(fā)沸石濾料的耐酸性能：在90℃保溫四小時(shí)，鹽酸濃度為1N時(shí)沸石沒破壞;鹽酸濃度2N時(shí)沸石部分破壞。
液面覆蓋球的原料是聚丙烯，經(jīng)過收縮就成圓形塑料的填料，液面覆蓋球有穩(wěn)定的重心的，其每個(gè)邊都會(huì)重疊的，且覆蓋的效果也是非常好的。
斜發(fā)沸石濾料的耐熱性能：250℃時(shí)，晶格略有變化;500℃時(shí)，晶格基本破壞;750℃時(shí)，晶格完全破壞;實(shí)驗(yàn)證明，其晶格破壞溫度為250～500℃，灼燒時(shí)間為4小時(shí)。
斜發(fā)沸石濾料技術(shù)指標(biāo)介紹：
分析項(xiàng)目：比重g/cm3，測(cè)試數(shù)據(jù)：2.0 ~ 2.6，分析項(xiàng)目：含泥量%，測(cè)試數(shù)據(jù)：≤1.0;
分析項(xiàng)目：容重g/cm3，測(cè)試數(shù)據(jù)：1.6，分析項(xiàng)目：水分%，測(cè)試數(shù)據(jù)：≤1.5;
分析項(xiàng)目：磨損率%，測(cè)試數(shù)據(jù)：≤1.0，分析項(xiàng)目：鈉離子交換能力g/cm，測(cè)試數(shù)據(jù)：≥800。
推薦：無煙煤濾料和無煙煤活性炭的區(qū)別
